西门子PLC S7-1200 设备安装准则

S7-1200 设备设计得易于安装。可以将 S7-1200安装在面板或标准导轨上，并且可以水平或垂直安装 S7-1200。S7-1200尺寸较小，用户可以有效地利用空间。

电气设备标准将 SIMATIC S7-1200 系统分类为开放式设备。必须将 S7-1200安装在外壳、控制柜或电控室内。仅限获得授权的人员能打开外壳、控制柜或进入电控室。

安装时应为 S7-1200 提供干燥的环境。可以考虑使用 SELV/PELV电路在干燥位置处提供电击防护。

安装时应按照适用的电气和建筑规范，为特定位置类别的开放式设备提供经过批准的机械强度、可燃性保护以及稳定性防护。由于灰尘、潮湿和大气污染引起的导电性污染会导致 PLC.中发生操作和电气故障。

如果将 PLC 放在可能存在导电性污染的区域，必须采用具有适当保护等级的外壳对 PLC实施保护。IP54是常用于脏乱环境中电气设备外壳的一种保护等级，可能适合您的应用环境。

警告

S7-1200 安装不当会导致发生电气故障或出现意外的机械操作。

电气故障或意外的机械操作可能会导致死亡、人员重伤和/或财产损失。

必须遵守适当操作环境的所有安装和维护说明以确保设备安全运行。

将 S7-1200 设备与热辐射、高压和电噪声隔离开

作为布置系统中各种设备的基本规则，必须将产生高压和高电噪声的设备与 S7-1200等低压逻辑型设备隔离开。

在面板上配置 S7-1200的布局时，请考虑发热设备并将电子式设备布置在控制柜中较凉爽区域。少暴露在高温环境中会延长所有电子设备的使用寿命。

另外还要考虑面板中设备的布线。避免将低压信号线和通信电缆铺设在具有交流动力线和高能量快速开关直流线的槽中。

留出足够的空隙以便冷却和接线

S7-1200 被设计成通过自然对流冷却。为保证适当冷却，在设备上方和下方必须留出至少25 mm 的空隙。此外，模块前端与机柜内壁间至少应留出 25 mm 的深度。

小心

对于纵向安装，允许的zui大环境温度将降低 10°C。

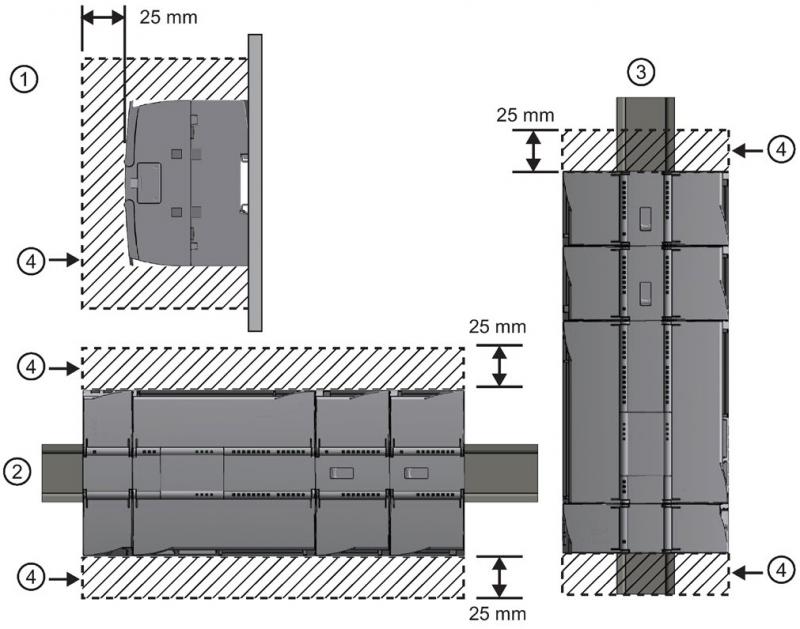

请按下图所示调整垂直安装的 S7-1200 系统的方位。

确保正确安装 S7-1200 系统。

规划 S7-1200 系统的布局时，应留出足够的空隙以方便接线和通信电缆连接。
